Доброго времени суток друзья!
Попался мне недавно в руки старинный прибор неизвестного происхождении и предназначения. Точнее, часть прибора.
Может у кого-нибудь будут соображения, что это такое?

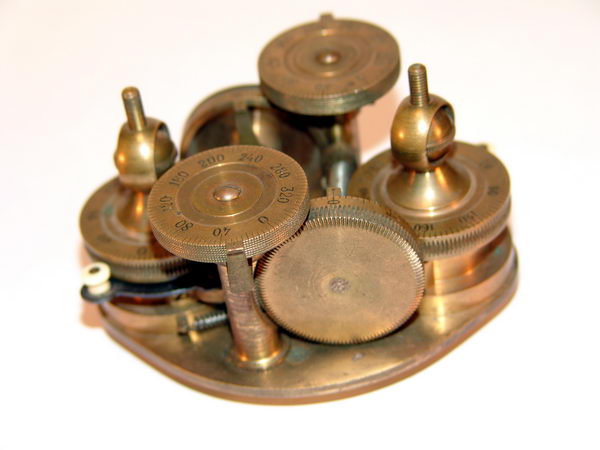

Краткое описание устройства:
Сдвоенный (но взаимно независимый) двухступенчатый редуктор на единой платформе.
Размеры:
Длинна max - 115,7 мм
Ширина max - 92,0 мм
Высота max - 70,5 мм
Длинна основания - 115,7 мм
Ширина основания - 80,2 мм
Материалы: медный сплав (скорее всего, латунь), сталь, кость (прижимные валики), лаковое покрытие.
Общее кол-во редукторов - 2
Ступеней редукции (на каждом ред.) - 2
Редукция на каждой ступени составляет 1:120
Общая редукция 1:14400
Полный оборот (360 град.) первичного диска (I) равен повороту на третьем диске (III) 1,5 угл. минутам (90 угл. секундам).
Поворот первичного диска (I) на 1 деление (4 град.) равен повороту на третьем диске (III) 1 угл. секунде.

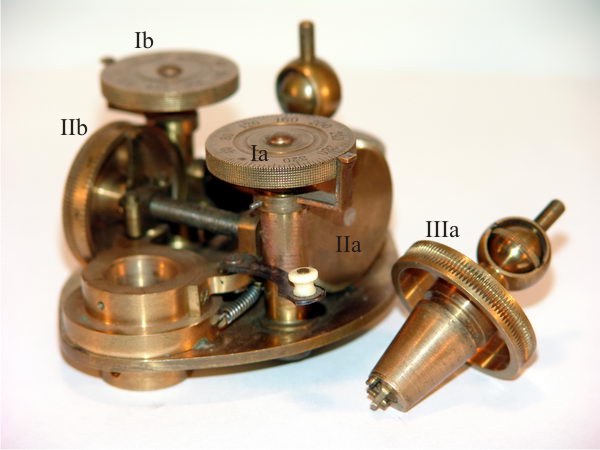

Взаимное позиционирование первичных и вторичных дисков редукторов "a" и "b" различаются:
у редуктора "a" позиция "0" на первичном диске (Ia) соответствует позиции "0" на вторичном диске (IIa),
у редуктора "b" позиция "0" на первичном диске (Ib) соответствует позиции "180" на вторичном диске (IIb).

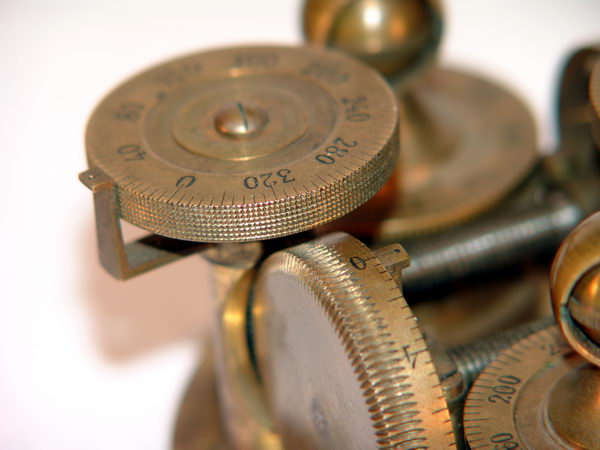

Управляющий интерфейс: диски с нанесенной разметкой (только на дисках I ступени).
Контрольный интерфейс: диски с нанесенной разметкой совмещающийся с неподвижным указателем (на дисках I и II ступени)

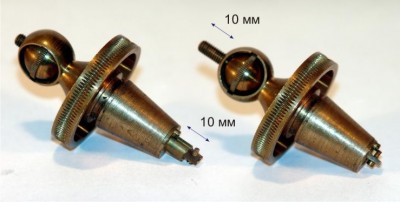

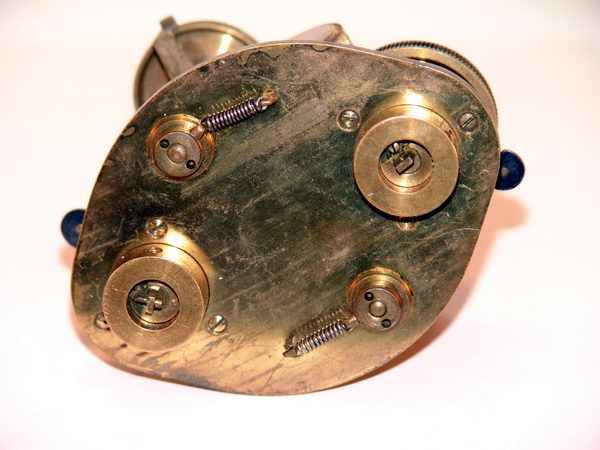

Исполнительный интерфейс: стержни ( d=4/6 мм, h= 70,7 мм) с крепежными отверстиями в нижней уплощенной части. Стержни соединены с третичными дисками (III) с возможностью вертикальной регулировки (10 мм). Расположение разметки третичных дисков (III) произвольное относительно расположения I и II-х. Диски и стержни могут быть легко демонтированы путем отведения прижимного механизма.
Цена деления на всех дисках равна 4 град.
IMHO: технологические приемы изготовления, материалы и дизайн прибора позволяют мне предположить, что время его изготовления соответствует последней трети XIX - первой четверти XX в.
