- 29 авг 2010 21:24.42
#2374735
drobovik писал(а):гост эмали не менялся. это факт. могу пошукать..у меня данные гдето были..
позволю себе процитировать VK и OVENa:
"Дело в том, что в сплаве СрМ925 серебра как бы и нет… он состоит как бы из двух разных веществ,
разных комплексов Ag+Cu, из разных типов кристалликов,легко различимых под микроскопом.
Их называют альфа-фазой (9%Cu) и бета-фазой (8% Ag). Каждая из фаз живет своей тепловой жизнью
и плавится при своей температуре. Размеры кристалликов зависят от предшествующей истории сплава,
т.е. от того, кто и как его выплавил, прокатал и отжег.
Чем дольше передержим орден в печи, тем больше бета-фазы расплавится, но кристаллики альфа-фазы
остаются твердыми, пока не расплавится вся бета-фаза. Но если резко вынем орден из печи и остудим,

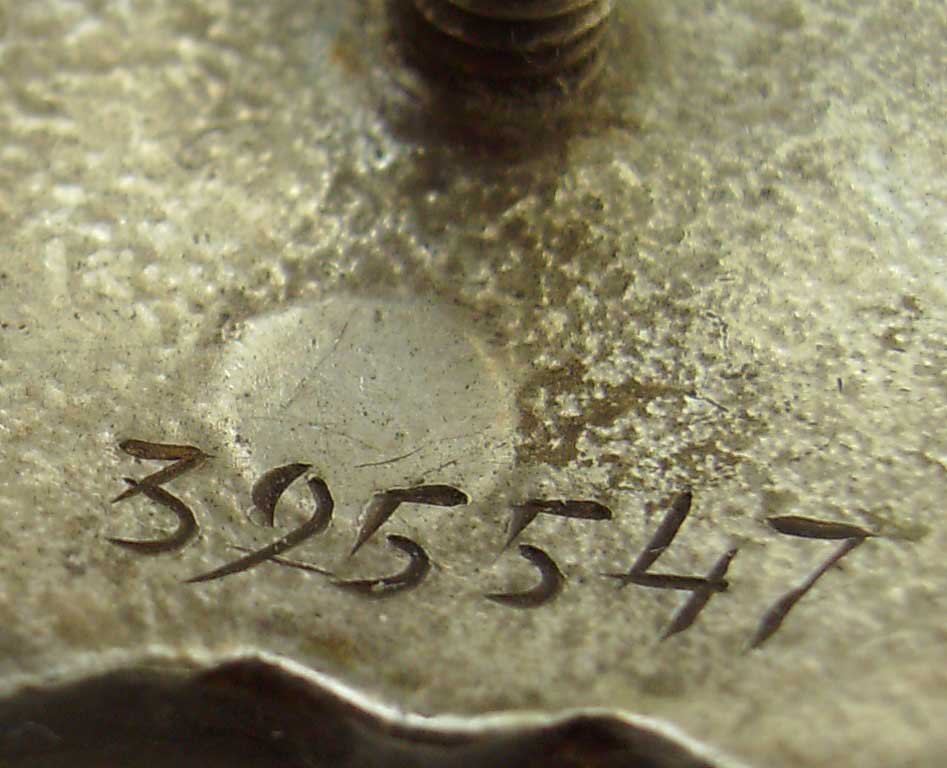

то фиксируется бугристая шагрень, а если очень медленно остудим, то, наверное, поползёт изморозь….
температуры ликвидуса и солидуса лигатуры соответственно находятся в диапазонах
810 и 960 гр по Цельсию, а рабочий диапазон запекания эмали 850-880 гр, т.е. при запекании в сплаве заготовки начинались те самые эвтектические процессы, которые невозможно контролировать и потому даже на знаках одной партии можно встретить как "разную изморозь", так и "разную шагрень"
изначально по всей видимости использовались эмали Дулёвского красочного завода( номера 3 и 5) - раб температура запекания 780-880,
позднее стали использовать эмали завода "Дружная горка"( номера 5019 и 5020) с рабочей температурой рецептур 720-800 гр, при которой в сплаве заготовки не возникает вышеупомянутых изменений кристаллической решётки"
http://ak-group.ru/forum/showthread.php ... brid&t=159http://ak-group.ru/forum/showthread.php ... 9#poststop
С уважением, Вадим.
Знание – сила!
